产品参数
最大试验力：100KN；
准确度等级：1级；
示值相对误差：±1%；
有效测量范围：1%-100%F·S（全量程不分档）；
变形测量范围：1%-100%F·S；
位移示值相对误差：±1%；
应力速率控制相对误差：±2%；
位移速率控制相对误差：±1%；
应变速率控制相对误差：±2%；
力、变形、位移保持控制范围：0.3%-100%F·S；
力、变形、位移保持控制相对误差：≦1%；
中梁升降速度：320 mm/min；
压缩面最大间距：500 mm；
拉伸最大间距：600 mm；
两立柱间有效距离：380mm；
活塞行程：200 mm；
活塞移动最大速度：100 mm/min；
圆试样夹持直径：Φ6 mm –Φ22 mm；
扁试样夹持厚度：0 mm -15 mm；
弯曲试验支点最大距离：300 mm；
上下压板尺寸：Φ110 mm；
主机外形尺寸：800 mm×620 mm×1850 mm；
油源柜尺寸：800 mm×600 mm×1600 mm；
整机功率：2.2kW（油泵电机1.5kW，升降电机0.4kW）；
油源柜重量：300 kg；
主机重量：约1450 kg；
产品简介

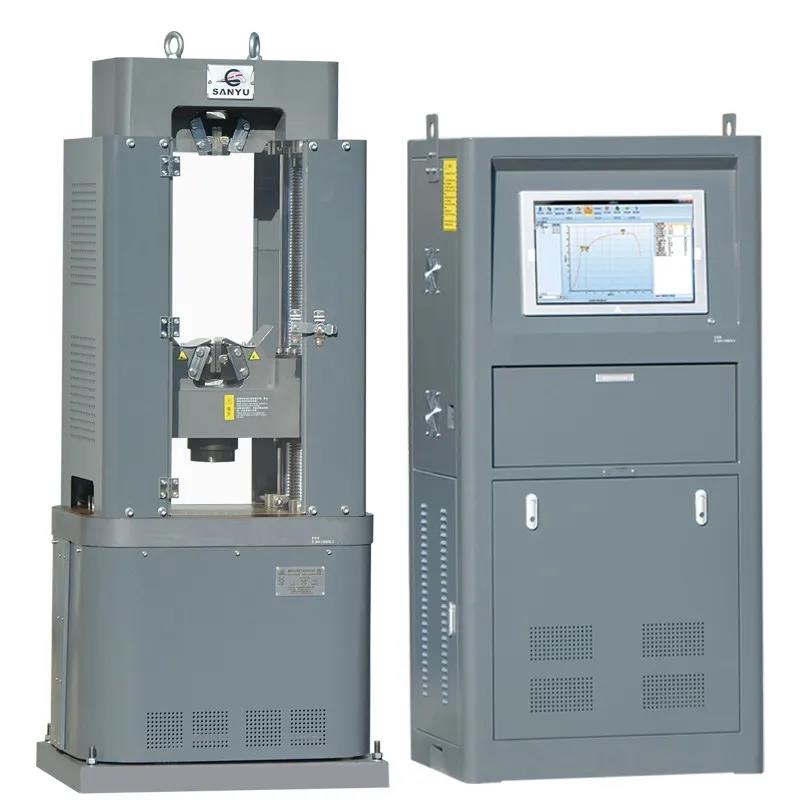

WAW-100B型微机电液伺服万能试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，最大试验力100kN，试验机准确度等级优于1级。
WAW-100B型微机电液伺服万能试验机是一款通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。
该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
