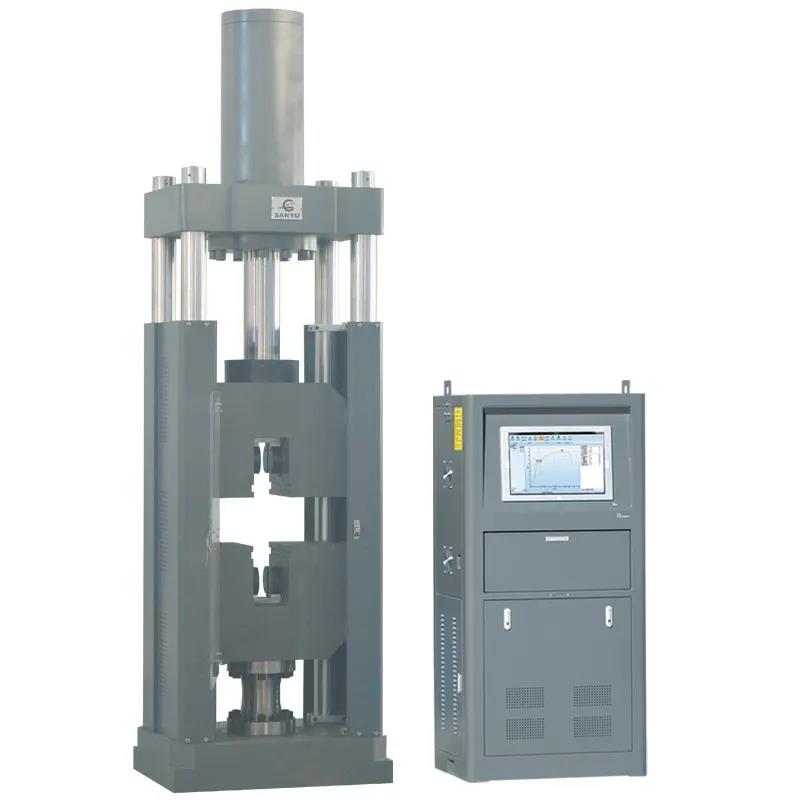

WAW-1000DP微机电液伺服万能试验机(单空间平推夹具)

产品参数
最大试验力:1000KN;
准确度等级:1级;
示值相对误差:±1%;
有效测量范围:1%-100%F·S(全量程不分档);
变形测量范围:1%-100%F·S;
变形示值相对误差:±1%;
位移示值相对误差:±1%;
位移测量分辨力:0.001mm;
应力速率控制相对误差:±2%;
位移速率控制相对误差:±1%;
应变速率控制调节范围:0.00025/s-0.0025/s;
应变速率控制相对误差:±2%;
力、变形、位移保持控制范围:0.3%-100%F·S;
力、变形、位移保持控制相对误差:≦1%;
活塞上升最大速度:150 mm/min;
活塞下降最大速度100 mm/min;
最大压缩空间:500 mm;
拉伸最大间距:700 mm;
两立柱间有效距离:650 mm×420mm;
活塞行程:700 mm;
圆试样夹持直径:Φ14 mm –Φ45 mm;
扁试样夹持厚度:0 mm -40 mm;
上下压板尺寸:Φ295 mm;
主机外形尺寸:980 mm×750 mm×3400 mm;
油源柜尺寸:860 mm×640 mm×1680 mm;
整机功率:4kW;
油源柜重量:300 kg;
主机重量:约5000 kg;

产品简介
WAW-1000DP型微机电液伺服万能试验机(单空间平推夹具)是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力1000kN,试验机准确度等级优于1级。
WAW-1000DP型微机电液伺服万能试验机(单空间平推夹具)可以满足国家关于金属拉伸试验规定中的各项标准试验,也可以按照其它标准实现对不同材料或产品的拉伸、压缩、剪切、反复拉压等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量、残余变形等性能指标,可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制,可以进行材料或产品的工艺合格性能验证试验。
该试验机是四立柱、单空间,油缸上置式结构,主油缸采用双向差动油缸,在一个空间内实现拉压双向控制。上下横梁上装有液压控制的平推夹持钳口,标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验。
该试验机液压平推夹具的四个油缸油源都接有高精度同步型压力补偿流量控制阀。通过自调节的流量控制阀,可以保证每对夹紧活塞同步伸出,而不受各自油缸自身阻力大小的影响。利用钳口的夹持能力可进行材料的双向过零拉压试验,试验效率高,可以完成钢筋连接的高应力、大变形的反复拉压试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如:配装螺栓夹具可做螺栓的拉伸和保载,配装剪切夹具可做圆棒剪切强度试验,此外,配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
该试验机及配件符合GB/T1499.2、GB/T228、GB/T2611、GB/T16826、JGJ107-2016、JGJ355-2015等标准要求。
