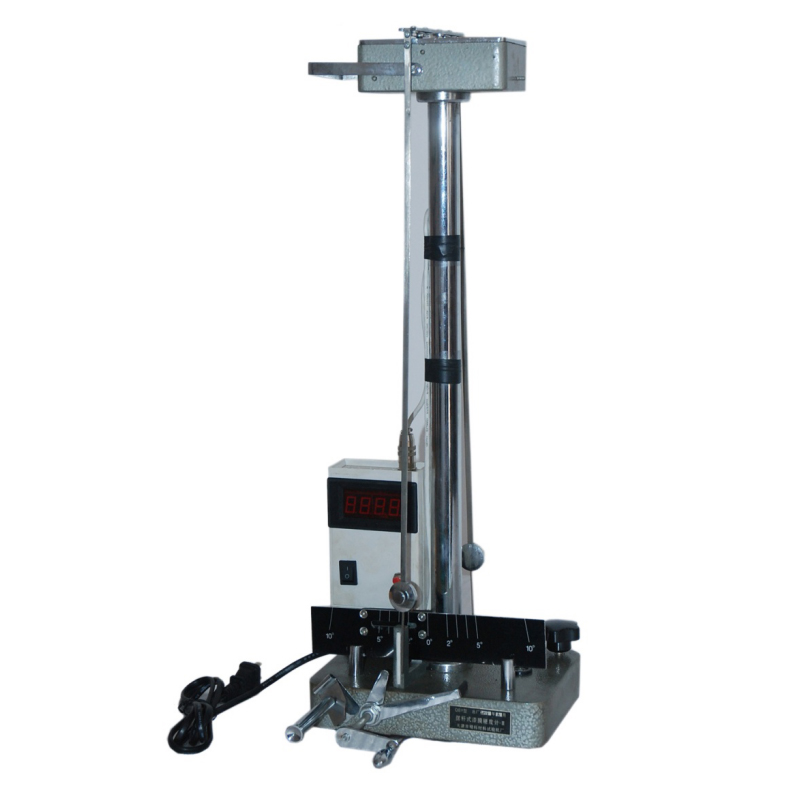

QBY型漆膜摆式硬度计

• 用途

根据HG2—57—67标准设计，用于检验漆膜的硬度，按照一定重量和长度的摆杆借支点压在漆膜上摆动。自振幅5°—2°所需时间来测定漆膜的硬度。

• 结构和工作原理：

 仪器由下列部件组成：
1、底座  2、支柱  3、试验台  4、摆杆  5、刻度尺  6、制动杆   7、水平锤                                8、支点钢球    9、零点框（用以固定摆杆于零点上）  10、摆杆梁（连接两摆杆用，上有两钢球）。  11、调节锤（用以调节振幅时间大小）。12、水平螺钉（根据水平锤用以调节仪器达水平位置）
2、工作原理：
利用摆锤在漆膜上一定振幅中停止摆动所需时间与摆锤在玻璃板上同样振幅中摆动所需时间的比值来表示。

• 规格：

1、摆杆及其零件重量为120克。
2、摆杆自支架点至摆杆尖端长500毫米。
3、支点钢球直径8毫米。
4、刻度尺应刻有分度零点刻于刻度之间，自零度开始向两端刻度各刻5度以上。
5、玻璃值为440±6秒。
