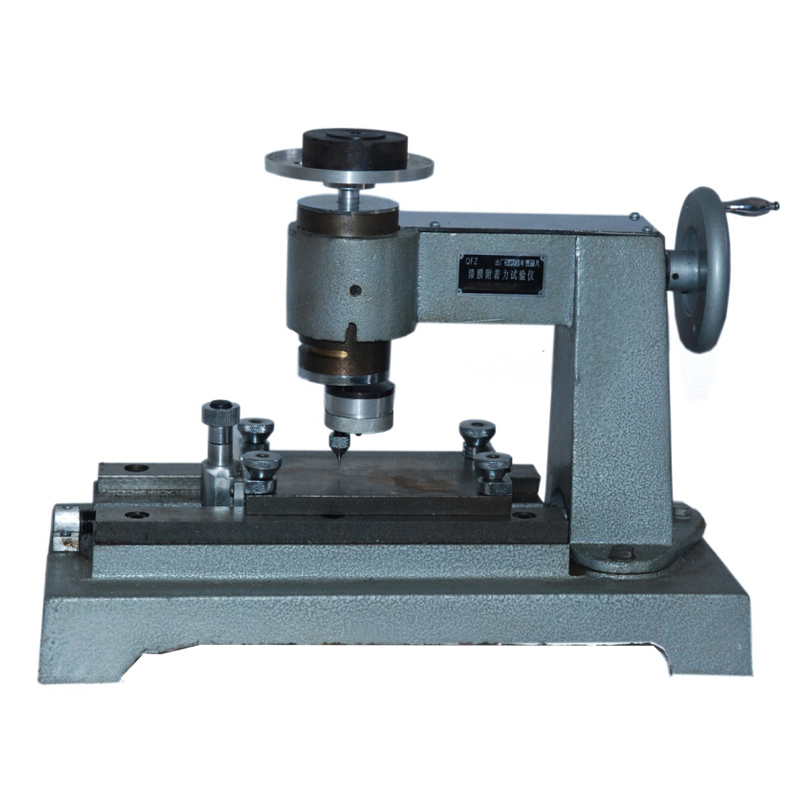

QFZ型漆膜附着力试验仪

• 用途：

本仪器用于测定各种涂膜对被涂物表面的附着能力。
二、结构原理：
1、主传动部分是由手轮，链轮，螺旋斜齿轮组成，在转动手轮时工作台左右移动，同时针头在画圆。
2、描绘头部分是由下面两个组件构成。

1. 双头方螺丝用以调节机头上下。
2. 由以滑动燕尾与一螺丝可带动手描针联接的下燕尾板以调节描绘直径。

3、工作台部分为一端装有可提动的半螺母与丝杠联接而带动工作台前后移动，工作台上有四个螺母及两块压板，用以压放试片。
4、机座部分用以支承工作台及描头等。
三、规格：
1、描绘图形的直径：0~10.5毫米
2、工作台有效面积：50毫米*100毫米
3、加重砝码在四个，500克一个，200克二个，100克一个
4、针头采用808牌号唱针可方便更换，使用在5次以下。
5、工作台有效行程不小于80毫米。
