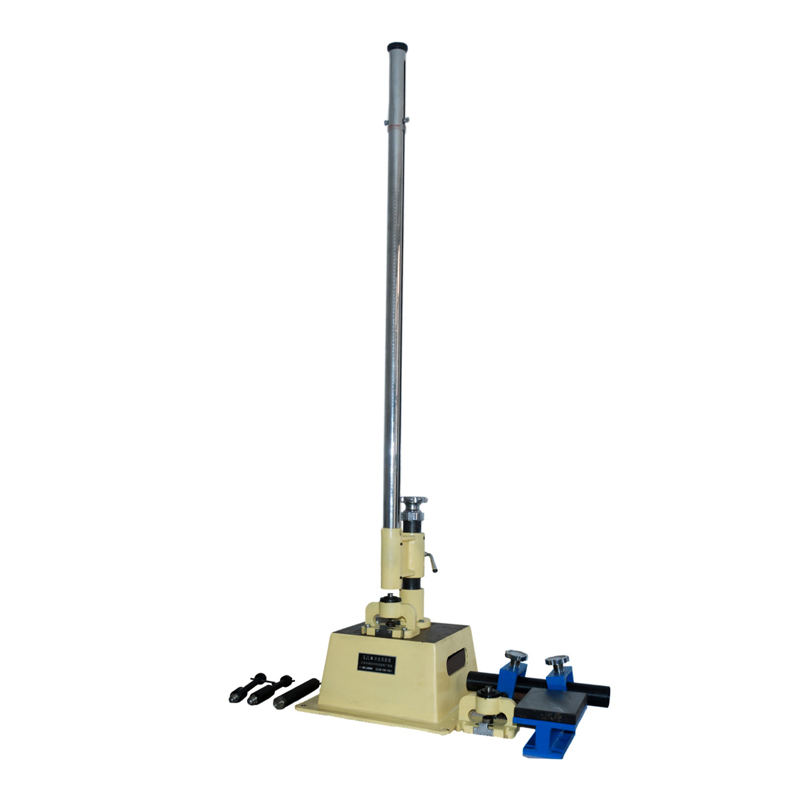

QJL系列冲击试验机

• 试验机型号和对应的试验标准：

试验机型号	对应试验标准代号
QJL—1型	GB1732——79
QJL—2型	ASTM·D2749——82
QJL—3型	ASTM·G14——83
QJL—4型	IEC·15C·139·2——7
QJL型	GB1732——79 ASTM·D2794——82 ASTM·G14——83 IEC·15C·139·2——7

• 试验机工作原理：

一个具有规定形状冲击头和质量的重体，从可变的高度跌落，撞击样品表面，依据涂层表面被破坏的程度确定其抗冲击强度。
抗冲击计算公式：
                G·H
式中：G   重体质量，单位Kg（或ib）
      H   跌落高度，单位cm (或in)

• 试验机技术数据：

A、QJL—1型：
   重锤重量：1Kg±1g
   冲击头曲率：直径8mm
   钻铁孔径：直径15±0.3mm
   冲击头进入钻铁孔深度：2±0.1mm
   钻铁孔边缘圆弧：R 3mm
   下落导管有效刻度：0—120cm
   分度值：0.5cm
B、QJL——2型
   重锤重量：1.3608Kg±1.3g（3磅）和1Kg±1g
   冲击头曲率：直径16mm（15.87mm或5/8in)
   钻铁孔径：直径16.3±0.3mm（0.64in)
   冲击头进入钻铁孔深度：4±0.2mm
   钻铁孔边缘圆弧：R 3mm
   下落导管有效刻度：0—122cm 或 0—48in
   分度值：0.5cm   分度值：1/10in
C、QJL—3型：
   重锤重量：1.3608Kg±1.3g（3磅）和1Kg±1g
   冲击头曲率：直径16mm（15.875mm或5/8in)
   下落导管有效刻度：0—122cm  或  0—48in
   分度值：0.5cm  分度值：1/10in
D、QJL—4型
    重锤重量：1Kg±1g
    冲击头曲率：直径20mm
    工作台面尺寸：15cm*20cm
    下落导管有效刻度：0—120cm
    分度值：0.5cm
E、QJL型：
    重锤重量：1Kg、2Kg、1.3608Kg（3磅）三具，其重量。
            误差＜1/1000
    冲击头曲率：直径8、直径16（15.875、5/8in）、直径20三种。
    下落导管有效刻度：0—120cm   或    0—48in
    分度值：0.5cm    分度值：1/10in
本型号冲及器配置：GB1732、ASTM·D2794·G14和IEC·15C·139·2—7四种工作台，可满足上列四个标准的试验。
