QTX漆膜弹性试验器

QTX型漆膜弹性试验器（按国家标准GB1731—93）
作涂料漆膜柔韧性测定。
油漆漆膜涂于金属板上，在不同的直径（毫米）的轴棒上弯曲以测定漆膜的柔韧性。
   测定时，在22±1°C，相对温度不大于70%条件下进行。

• 设备及用具：

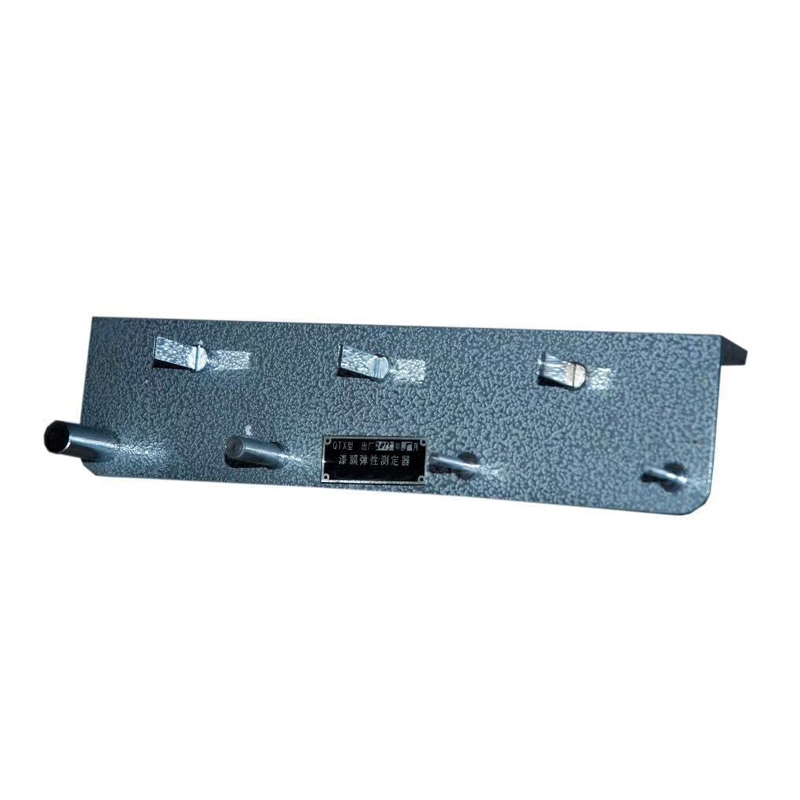

1. 漆膜弹性试验器（如图）由粗细口径不同的七个钢制轴棒所组成，固定于座架上，座架可用螺钉钉在试验台的桌子边上。

轴棒的尺寸如下：
   每个轴棒长度                                 35毫米
   轴棒1直径                                   15毫米
   轴棒2直径                                   10毫米
   轴棒3直径                                    5毫米
   轴棒4直径                                    4毫米
   轴棒5截面3*10毫米，其曲度半径为            1.5毫米
   轴棒6截面2*10毫米，其曲度半径为             1毫米
   轴棒7截面1*10毫米，其曲度半径为            0.5毫米

1. 铁板：厚度0.2~0.3毫米，尺寸20*100~150毫米。
