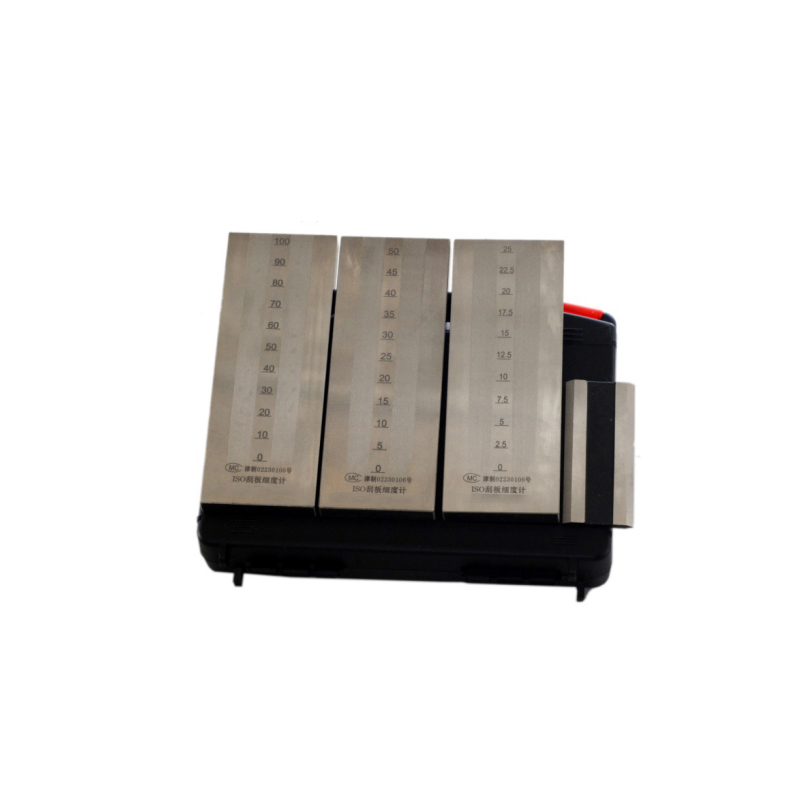

我厂生产的刮板细度计是按照国际标准ISO1524—1983（E）有关规定生产制造，用于色漆和有关产品颗粒细度的测定，刮板细度计单槽和双槽两种。
-
刮板外形尺寸
长175mm*宽65mm*厚13mm
-
刮板沟槽有效尺寸
长140mm*宽12.5mm
-
刮板的量程刻度值和推荐测试细度范围：
|
|
最大量程（um） |
最小刻度值（um） |
推荐范围（um） |
|
单槽 |
100 |
10 |
40~~90 |
|
50 |
5 |
15~~40 |
|
25 |
2.5 |
5~~15 |
|
双槽 |
100 |
10 |
40~~90 |
|
50 |
5 |
15~~40 |
|
25 |
2.5 |
5----15 |
-
刮刀外形尺寸
长90mm*宽40mm*厚6mm
-
刮板精度
|
|
刻线标准误差 |
沟槽比值误差 |
形状精度 |
表面粗糙度 |
备注 |
|
量程（um） |
误差（um） |
比值 |
误差（um） |
|
单槽 |
100 |
＜2.5 |
1 : 1400 |
＜2.5 |
正面 |
正面 |
双槽刮板二槽任意点刻度值相对误差不大于1.2mm |
|
50 |
＜2.5 |
1 : 2800 |
＜2.5 |
平面度允差 |
0.1 |
|
25 |
＜2 |
1 : 5600 |
＜2 |
0.012 |
沟槽 |
|
双槽 |
100 |
＜2.5 |
1 : 1400 |
＜2.5 |
横向直线度允差 |
0.2Ra=1.6 |
|
50 |
＜2.5 |
1 : 2800 |
＜2.5 |
0.001 |
|
|
25 |
＜2 |
1 : 5600 |
＜2 |
0.012 |
|
-
刮刀精度：
刀刃直线允差2um，表面精糙度Ra0.4
