应用范围
可广泛应用于低应变检测、高应变检测、地脉动卓越周期测试、剪切波速测试、瑞利波速测试、爆破监测、隧道超前预报、浅层地震等。是目前国内外功能最强的基桩检测设备
主 要 特 点
系 统 功 耗 低：采用S3C2440 ARM9处理器使总功耗下降了40%
稳 定 性 高：采用Windows CE 6.0操作系统，提高了系统的稳定性
环境 适应 性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
体积小 重量轻：采用了国际最先进的元器件和最先进的工艺。
符 合
﹡《建筑基桩检测技术规范JGJ106-2003》
﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》
﹡《铁路工程基桩无损检测规范TB 10218-2008》
﹡《建筑抗震设计规范GB50011-2001》
﹡《岩土工程勘察规范GB50021-2001》
二．PDS-PS基桩动测仪技术参数
| 通 道 数 | 4 道 |
| A/D 转换 | 24 位 144 dB |
| 浮点增益 | 10 位 60 dB |
| 触发方式 | 内、外、信道 |
| 频响范围 | 0.1 Hz ～ 10KHz |
| 系统误差 | ＜ 3 ‰ |
| 噪声电平 | ＜ 6 uVrsm |
| 滤波方式 |
低通 五档 100Hz 200 Hz 500 Hz 1000 Hz 2000 Hz 带通 多档 |
| 采样间隔 | 10 μs ～ 60 ms |
| 采样点数 | 512，1024，2048 |
| 最大功耗 | 5 W |
| 主机重量 | ＜ 1.4 Kg |
| 体 积 | 220 × 140 × 40 mm |

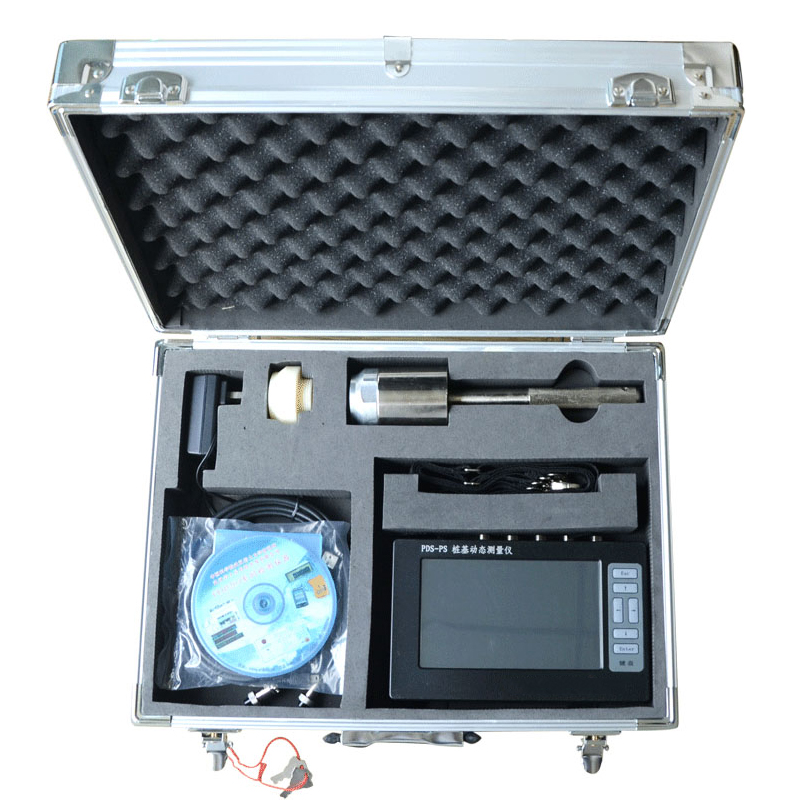

三．PDS-PS基桩动测仪低应变标准配置
| 配件名称 | PDS-PS（四通道） | PDS-PS（两通道） |
| PDS-PS主机 | 一台 | 一台 |
| 通讯电缆 | 一根 | 一根 |
| 电源充电器 | 一个 | 一个 |
| 读卡器 | 一个 | 一个 |
| 低应变传感器 | 一只 | 一只 |
| 力棒(包括塑料头和铝合金头) | 一套 | 一套 |
| 分析软件（光盘） | 一张 | 一张 |
| 说明书 | 一本 | 一本 |
| 仪器套 | 一个 | 一个 |
| 触摸笔 | 一支 | 一支 |
| 仪器包装箱 | 一个 | 一个 |
四．PDS-PS基桩动测仪高应变，剪切波，地脉动可选配件
|
序号 |
项 目 | 规 格 | 备 注 |
| 1 | 高应变拟合分析软件 | 加密 | 拟合计算桩基承载力 |
| 2 | 高应变测试大线 | 8米 | 高应变测试 |
| 3 | 高应变加速度计 | 8米 | 高应变测试 |
| 4 | 高应变应变环 | 3米 | 高应变测试 |
| 5 | 高应变适配器 | 高应变测试 | |
| 6 | 高应变配件箱 | 高应变测试 | |
| 7 | 三分量检波器 | 60米 | 剪切波速测试 |
| 8 | 拾振器 | 地脉动或振动测试 | |
| 9 | 放大器 | 地脉动或波速测试 | |
| 10 | 触发探头（35Hz） | 剪切波速测试 |
