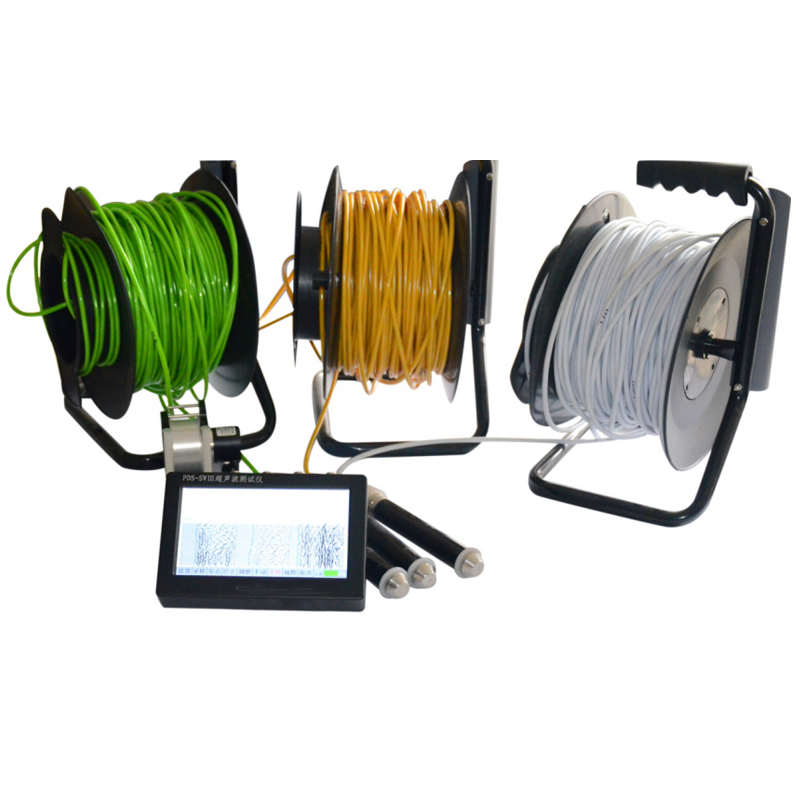

我公司PDS-SWⅢ超声波检测仪是基于AT070TN83上开发的新型超声波测试仪器，该仪器采用7寸LED背光液晶显示屏并以WindowsCE6.0为工作平台，操作简单便捷。该声波检测仪具有高分辨、高增益、高灵敏、高精度、线性好、低功耗等优点。
应用领域
基桩声波透射法完整性检测
混凝土裂缝深度检测
混凝土超声回弹综合法强度检测
岩体纵波波速测试
非金属材料动弹力学参数测试
地下连续墙完整性检测
技术特点
1、系统功耗低（采用CortexTM-A8处理器，使总功耗大大降低）
2、稳定性高 （采用Windows CE6.0操作系统，大大提高了系统的稳定性）
3、环境适应性强（采用半反半透的7寸宽屏，在强光下能方便的操作、浏览）
4、接收灵敏度高，穿透距离大
5、内置高容量锂电池，可连续工作8小时
6、一次提升完成三通道（3剖面）信号快速采集，各参数数据实时显示，现场测试结果一目了然
·符合标准
《超声回弹综合法检测混凝土强度技术规范》-------------------------------CECS 02:2005
《超声法检测混凝土缺陷技术规范》-------------------------------------------CECS 21:2000
《建筑基桩检测技术规范》----------------------------------------------------------JGJ106-2014
《公路工程基桩动测技术规范》------------------------------- ------------JTG/T F81-01-2004
《岩土工程勘察规范》----------------------- -------------------------------------GB50021-2010
《建筑抗震设计规范》-------------------- ----------------------------------------GB50011-2011
·超声测试仪技术参数
| 仪器名称 | PDS-SWⅢ超声波检测仪 |
| 采样间隔 | 0.1us～50ms |
| 采样通道 | 3个独立通道，一次完成3个剖面 |
| 测读方式 | 手动游表、自动寻找首波的声时与声幅 |
| 测读参数 | 声时与声幅二维参数 |
| 发射方式与频率 | 单次发射和连续发射，＞10次/秒 |
| 发射电压 | 发射电压500V/1000V；发射脉宽1us～1000us；数字调节 |
| 换能器标称频率 | 10K；25K；50K；100K；250K；500KHz |
| 放大器带宽 | 1K ～ 500kHz |
| 接收灵敏度 | ＞=10uv |
| 显示方式 | 7寸宽屏TFT液晶显示器 |
| 数据输出 | 专用ＰＤＳ文件格式 |
| 扫描宽度 | 采样长度 * 采样间隔 =102.4us～51.2s |
| 扫描延时 | 延迟点数 * 采样间隔 = 0us ～ 500s |
| 游标定义 | 2个游标 |
| 测量稳定性 | 通过国家计量认证 |
| 使用环境 | 工作温度：-20℃～+60℃，相对湿度：０～95%ＲＨ |
| 供电能力 | AC：200～240V，DC：5～8.4V；锂电池组供电时间＞6小时 |
| 尺寸重量 | 187×123×35mm,仪器自重1.1KG |
·PDS-SWIV声波检测仪配置清单
| 配件名称 | 数量/单位 |
| PDS-SWIV声波检测仪 | 1台 |
| 平面探头 | 1对 |
| 井中换能器（4支） | 1套 |
| 管口滑轮 | 3个 |
| 三角架 | 1个 |
| 数据线 | 1根 |
| 计数器 | 1套 |
| 触摸笔 | 1支 |
| 充电器 | 1个 |
| 读卡器 | 1个 |
| SD卡 | 1张 |
| 仪器包装箱 | 1个 |
| 分析软件及电子说明书（光盘） | 1张 |
